馬達干擾語音芯片解決方法
OTP語音芯片驅動馬達注意問題
語音芯片在應用中經常會有驅動馬達的功能，比如說，圣誕樹，公仔叫的案子中，客戶在需要驅動馬達的應用中經常遇到馬達干擾語音IC問題，有些應用甚至要求測試時用手握住馬達使其停止運轉，而語音IC在馬達停轉后仍然繼續正常。
由于馬達工作電流大，且大多數應用中馬達價格低廉，噪聲信號非常大。這些噪聲會以共模和差模的方式干擾到語音IC，使語音IC邏輯錯誤。
解決這些干擾的辦法有：
1. 在線路中加退耦組件，在Trigger pin加102電容和10k電阻到地，在馬達兩端加電容電感組件吸收雜波。
2. 在程序設計中，馬達的正轉到反轉中間需要加上100MS的停止信號；整個過程應該是：正轉+停止（100MS）+反轉；
100MS的停是為了防止因?yàn)轳R達的慣性導致大阻力，從而產生大電流，拖死語音芯片

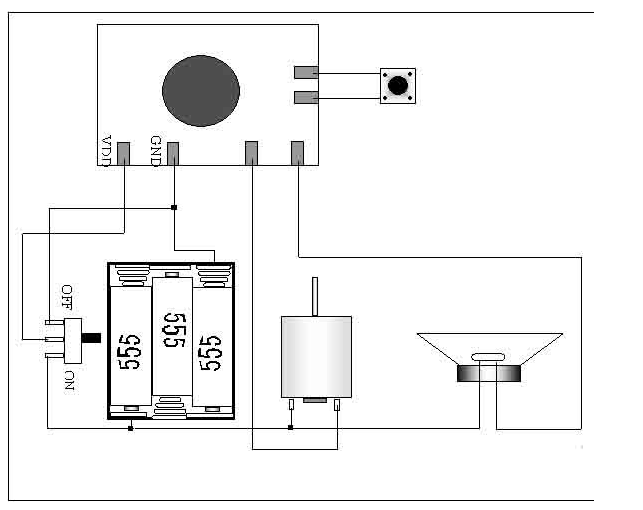

整理馬達和電源線的排列，如下圖，其中馬達和喇叭等大電流組件，需要直接連到電源的VCC(電池正極)，不要走PCB的電源線。另外：馬達線最好與其它線完全分開，不要纏繞在一起
