隨著語音芯片被越來越多的應用在安防電子產品中，比如：汽車報警器，倒車報警器等常常是要用到運放電路來增加喇叭的輸出功率，所以運放電路被越來越多應用在相關電路設計中；下面就運放電路做簡單的分析：
運算放大器組成的電路五花八門，令人眼花瞭亂，是模擬電路中學習的重點。在分析它的工作原理時倘沒有抓住核心，往往令人頭大。
遍觀所有模擬電子技術的書籍和課程，在介紹運算放大器電路的時候，無非是先給電路來個定性，比如這是一個同向放大器，然后去推導它的輸出與輸入的關系，然后得出Vo=(1+Rf)Vi，那是一個反向放大器，然后得出Vo=-Rf*Vi……最后學生往往得出這樣一個印象：記住公式就可以了！如果我們將電路稍稍變換一下，他們就找不著北了！一位曾經面試過至少100個以上的大專以上學歷的電子專業應聘者，結果能將給出的運算放大器電路分析得一點不錯的沒有超過10個人！其它專業畢業的更是可想而知了。今天，張飛實戰電子就教各位戰無不勝的兩招，這兩招在所有運放電路的教材里都寫得明白，就是“虛短”和“虛斷”，不過要把它運用得出神入化，就要有較深厚的功底了。張飛實戰電子，
一、虛短和虛斷的概念
由于運放的電壓放大倍數很大，一般通用型運算放大器的開環電壓放大倍數都在80dB以上。而運放的輸出電壓是有限的，一般在10V～14V。因此運放的差模輸入電壓不足1mV，兩輸入端近似等電位，相當于“短路”。開環電壓放大倍數越大，兩輸入端的電位越接近相等。
“虛短”是指在分析運算放大器處于線性狀態時，可把兩輸入端視為等電位，這一特性稱為虛假短路，簡稱虛短。顯然不能將兩輸入端真正短路。
由于運放的差模輸入電阻很大，一般通用型運算放大器的輸入電阻都在1MΩ以上。因此流入運放輸入端的電流往往不足1uA，遠小于輸入端外電路的電流。故通?？砂堰\放的兩輸入端視為開路，且輸入電阻越大，兩輸入端越接近開路?！疤摂唷笔侵冈诜治鲞\放處于線性狀態時，可以把兩輸入端視為等效開路，這一特性稱為虛假開路，簡稱虛斷。顯然不能將兩輸入端真正斷路。在分析運放電路工作原理時，首先請各位暫時忘掉什么同向放大、反向放大，什么加法器、減法器，什么差動輸入……暫時忘掉那些輸入輸出關系的公式……這些東東只會干擾你，讓你更糊涂﹔也請各位暫時不要理會輸入偏置電流、共模抑制比、失調電壓等電路參數，這是設計者要考慮的事情。我們理解的就是理想放大器（其實在維修中和大多數設計過程中，把實際放大器當做理想放大器來分析也不會有問題）。

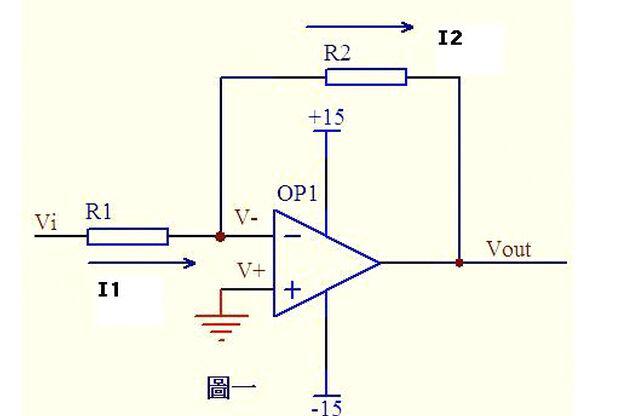

圖一運放的同向端接地=0V，反向端和同向端虛短，所以也是0V，反向輸入端輸入電阻很高，虛斷，幾乎沒有電流注入和流出，那么R1和R2相當于是串聯的，流過一個串聯電路中的每一只組件的電流是相同的，即流過R1的電流和流過R2的電流是相同的。流過R1的電流I1 =(Vi - V-)/R1 ……a 流過R2的電流I2 = (V- - Vout)/R2 ……b V- = V+ = 0 ……c I1 =I2 ……d 求解上面的初中代數方程得Vout = (-R2/R1)*Vi 這就是傳說中的反向放大器的輸入輸出關系式了。
圖二中Vi與V-虛短，則Vi=V-……a因為虛斷，反向輸入端沒有電流輸入輸出，通過R1和R2的電流相等，設此電流為I，由歐姆定律得：I=Vout/(R1+R2)……bVi等于R2上的分壓，即：Vi=I*R2……c由abc式得Vout=Vi*(R1+R2)/R2這就是傳說中的同向放大器的公式了。

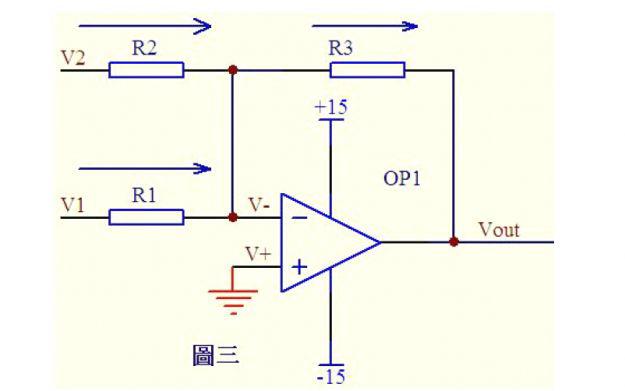

圖三中，由虛短知： V- = V+ = 0 ……a 由虛斷及基爾霍夫定律知，通過R2與R1的電流之和等于通過R3的電流，故(V1 – V-)/R1 + (V2 – V-)/R2 = (Vout – V-)/R3 ……b 代入a 式，b 式變?yōu)閂1/R1 + V2/R2 = Vout/R3 如果取R1=R2=R3，則上式變?yōu)閂out=V1+V2，這就是傳說中的加法器了。質疑：(V1 – V-)/R1 + (V2 – V-)/R2 = (V- – Vout)/R3 ……b 圖三公式中少了個負號？

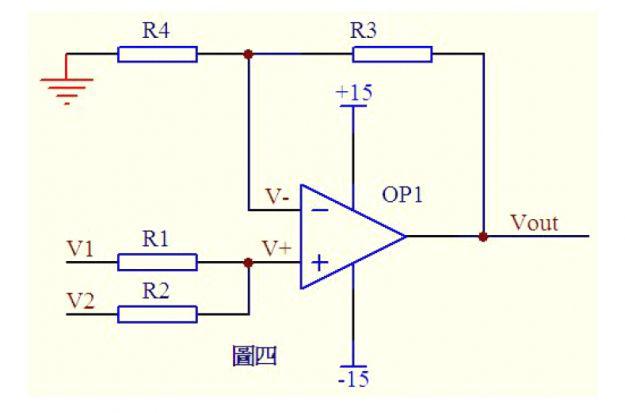

請看圖四。因為虛斷，運放同向端沒有電流流過，則流過R1和R2的電流相等，同理流過R4和R3的電流也相等。故(V1 – V+)/R1 = (V+ - V2)/R2 ……a (Vout – V-)/R3 =V-/R4 ……b 由虛短知： V+ = V- ……c 如果R1=R2，R3=R4，則由以上式子可以推導出V+= (V1 + V2)/2 V- = Vout/2 故Vout = V1 + V2 也是一個加法器，呵呵！

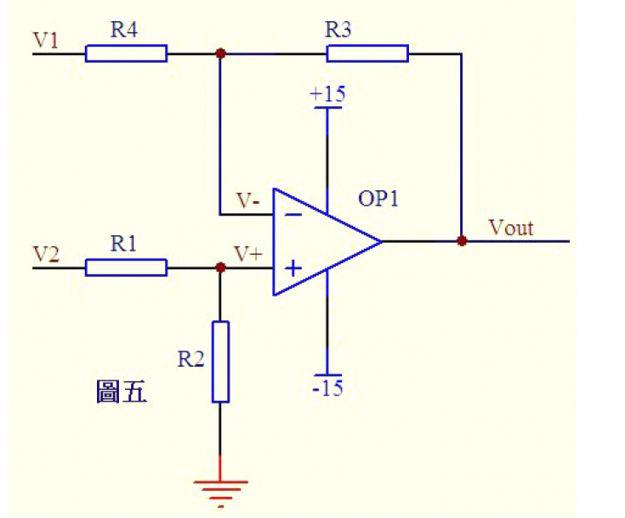

圖五由虛斷知，通過R1的電流等于通過R2的電流，同理通過R4的電流等于R3的電流，故有(V2 – V+)/R1 = V+/R2 ……a (V1 – V-)/R4 = (V- - Vout)/R3 ……b 如果R1=R2， 則V+ = V2/2 ……c 如果R3=R4， 則V- = (Vout + V1)/2 ……d 由虛短知V+ = V- ……e 所以Vout=V2-V1 這就是傳說中的減法器了。
|
